水晶头 RJ45
目录
RJ45，是以太网使用双绞线连接时常用的一种连接器插头。
常见的水晶头有10P10C、8P8C、6P6C、6P4C、6P2C、4P4C。常用的电脑网络水晶头是8P8C（也称RJ45），普通电信电话水晶头是6P2C，数字信号电话用6P4C，电话机手柄线一般是4P4C。
8P8C（8 position 8 contact）的意思是8个位置（Position，指8个凹槽）、8个触点（Contact，指8个金属接点）。
常见问题
淘宝上水晶头价格千差万别。水晶头的主要成本在于簧片上。区别在于有无镀金。抗氧化涂料一类的。
世上不存在什么纯铜的水晶头簧片， 正常水晶头簧片均是采用高硬度磷青铜（含5%钢铁、2%～8%锡、0.1%～0.4%磷的铜合金）。
水晶头是一次性耗材，不可以重复压制，当然，如果是因为钳子没有压到可以尝试重新压一次。
压水晶头步骤
1、将网线胶皮剪掉长约2cm的长度，露出8条不同颜色的小线，按照自己喜欢的排列顺序（另一端需要相同的顺序）理直，再用网线钳剪齐。
2、把8根小线整齐地插进水晶头里，注意要用力把整齐的8根线插到水晶头里，可以把有铜片的一面向上。
3、把带网线的水晶头放入网线钳的压线槽内，用力握住，将钳子压到底。

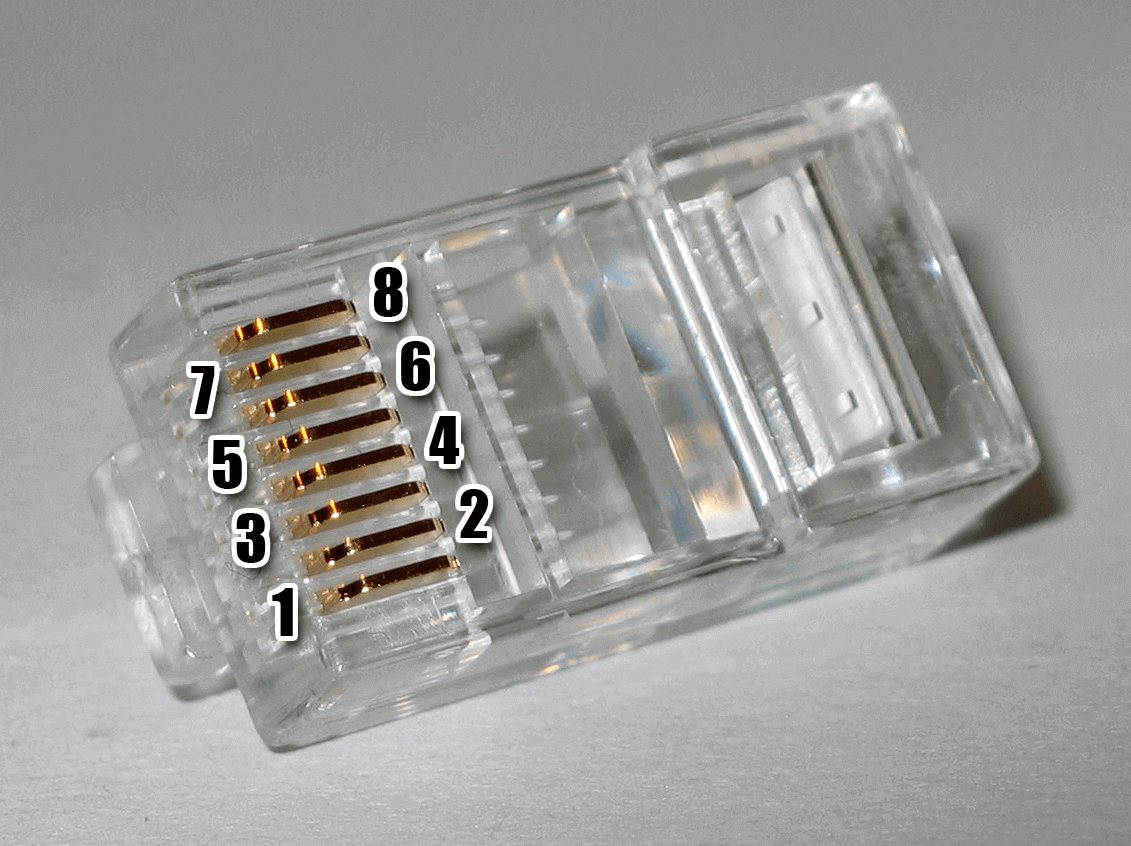

8P8C的插头以及引脚编号
由Gutza, Mike1024 - Gutza, based on File:Uncrimped rj-45 connector close-up.jpg，公有领域，链接
以100Base-T4为例:
引脚 名称 功能
1. TX_D1+ （发送数据+）
2. TX_D1- （发送数据-）
3. RX_D2+ （接收数据+）
4. BI_D3+ （双向数据+）
5. BI_D3- （双向数据-）
6. RX_D2- （接收数据-）
7. BI_D4+ （双向数据+）
8. BI_D4- （双向数据-）连线颜色
家庭在实际使用中只要记住两端的颜色压好水晶头就可以，不需要太在意颜色。
在T568A中，与之相连的8根线分别定义为：白綠、绿；白橙、蓝；白蓝、橙；
白棕、棕。在T568B中，与之相连的8根线分别定义为：白橙、橙；白绿、蓝；
白蓝、绿；白棕、棕。其中橙白色和橙色组成一对差分传输线，
绿白色和绿色组成一对差分传输线，蓝白色和蓝色组成一对差分传输线，
棕白色和棕色组成一对差分传输线。
T568A可以跟早期的USOC向下相容，
The United States National Communication Systems Federal
Telecommunications Recommendations 不使用 T568B。常说的几类线是在说什么。
CAT-1 目前未被TIA/EIA承认。以往用在传统电话网路（POTS）、ISDN 及门钟的线路。
CAT-2 目前未被TIA/EIA承认。以往常用在 4 Mbit/s 的令牌环网络。
CAT-3 目前以TIA/EIA-568-B所界定及承认。并提供16MHz的频宽。曾经常用在10Mbps乙太网络。
CAT-4 目前未被TIA/EIA承认。提供20MHz的频宽。以往常用在 16 Mbit/s 的令牌环网络。
CAT-5 目前以TIA/EIA-568-A所界定及承认。并提供100MHz的频宽。目前常用在快速乙太网（100 Mbit/s）中。
CAT-5e 目前以TIA/EIA-568-B所界定及承认。并提供125MHz的频宽。目前常用在快速乙太网及千兆乙太网（1Gbit/s）中。
CAT-6 目前以TIA/EIA-568-B所界定及承认。提供250MHz的频宽，比CAT-5与CAT-5e高出一倍半。
CAT-6A 将来使用在万兆乙太网（10 Gbit/s）中。
CAT-7 为ISO/IEC 11801 Class F缆线标准的非正式名称。此标准定义4对各别屏蔽的双绞线包覆在一个屏蔽内。设计供以600MHz频率传输信号。
CAT-8/8.1 在开发中（ANSI / TIA-568-C.2-1，ISO / IEC 11801第3版）
CAT-8.2 在开发中（ISO / IEC 11801第3版）系列：Manual
